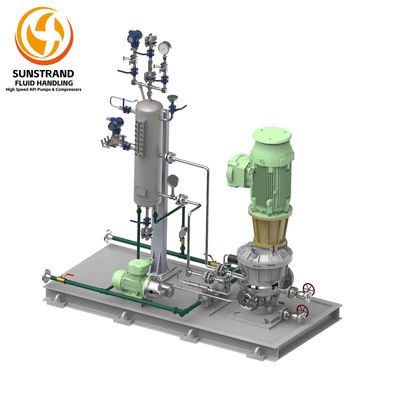

LMV 322 مضخات عالية السرعة متكاملة المدار مضخة مركزية عمودية لنقل السوائل

الاسم التجاري:	Sunstrand
رقم الطراز:	إل إم في-322
الـ MOQ:	1
السعر:	قابل للتفاوض
شروط الدفع:	T/T
القدرة على العرض:	10 مجموعة / شهر

معلومات مفصلة

وصف المنتج

التقييمات والمراجعات

معلومات مفصلة

مكان المنشأ:

الصين

إصدار الشهادات:

IOS9001/IOS9002/CUTR

اسم المنتج:

مضخات LMV 322 عالية السرعة ذات تروس متكاملة

أقصى ضغط شفط:

4.0mpa

ميزة:

متوافق مع سانداين

قوة المحرك القصوى:

37 كيلو واط

تطبيق:

نقل السائل

درجة حرارة التشغيل:

-130~+340 درجة مئوية

تفاصيل التغليف:

غلاف خشبي

القدرة على العرض:

10 مجموعة / شهر

إبراز:

المضخات عالية السرعة المتكاملة,LMV322 مضخات معدات متكاملة,مضخة الطرد المركزي لنقل السوائل

LMV322 Integrally Geared Pumps

Centrifugal Pump For Liquid Transfer

وصف المنتج

LMV 322 مضخات عالية السرعة متكاملة المدار مضخة مركزية عمودية لنقل السوائل

مضخة الطرد المركزي العمودي عالية السرعة LMV322 لتطبيقات نقل السوائل

في عمليات نقل السوائل في قطاعي البتروكيماويات والطاقة، يُعتبر LMV 322 على نطاق واسعالقلب القويمقارنة مع LMV 311 ، فإنه يوفر قدرة طاقة أعلى (حتى336 كيلوواط / 450 حصان) مصممة خصيصاًتدفق عالي، ضغط عالي للغايةتطبيقات العمل الشديد

الرافعة المالية18 سنةمن خلال تجربة الصناعة ، نجحت Sunstrand في دفع الاستبدال المحلي لـ LMV 322 إلى مستوى جديد.20,000 وحدةتم تسليمها في جميع أنحاء العالم، لقد حققنا ليس فقط100% قابلية التبادل الماديةمع النموذج الأصلي ولكن أيضا تحسينات خاصة في تبديد الحرارة علبة التروس وتوزيع الحمل على العوارض.

LMV 322 المزايا التقنية الأساسية

1كفاءة نقل السوائل القصوى

جوهر تصميم LMV 322 هو نموذجها الهيدروليكي ذو السرعة العالية ذات المرحلة الواحدة. من خلال دمج علبة التروس التي تزيد من السرعة لزيادة سرعة الدوران إلى نقطة متطلبات العملية ، يحققرأس عالي جداً يبلغ 1828 متر (6,000 قدم)مع توفير معدل تدفق114 متر3/ساعة (500 جرام/ساعة)هذا يجعلها مثالية لنقل السوائل الثقيلة والضخ الضغطي لمسافات طويلة.

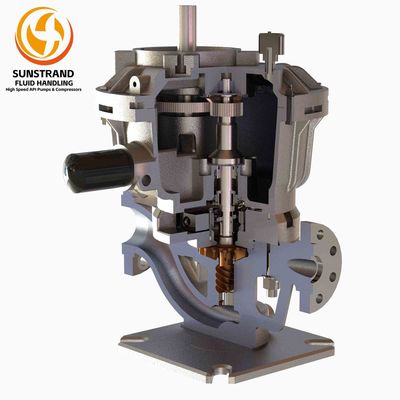

2تصميم صندوق التروس المتكامل المعزز

للطاقة العالية من LMV 322 ، يضم Sunstrand:

نظام التشحيم القسري- مضخة زيت قياسية عالية الكفاءة تضمن تبريد مستمر ومستقر للدراجات والحاويات تحت سرعة عالية وحمل كبير.
معدات التروس عالية الدقة- معدات الأرض من فئة 12 من AGMA ، والتي تقلل من الخسائر الميكانيكية وتحسين الكفاءة الحرارية15%مقارنة مع قطع الغيار التقليدية.

3مقاومة التجويف الفائقة

في نقل السوائل، تتسبب تقلبات مستوى الخزان في كثير من الأحيان في عدم كفايةرأس الشفط الإيجابي الصافي (NPSH)يمكن أن يتم تجهيز LMV 322 الخاص بنا باختيار مع Sunstrand عالية الكفاءةمحفز، والذي يقلل بشكل كبيرNPSHr(NPSH المطلوب) ، مما يضمن نقل السلس للوسائط الكيميائية المتطايرة حتى تحت ضغط امتصاص منخفض.

الأداء والقطع

التطبيقات

1تكرير النفط والبتروكيماويات: معالجة المياه الهيدروليكية تحت الضغط العالي

في وحدات التكسير المائي أو معالجة المياه ، عادة ما تكون وسط العملية تحت ضغط مرتفع (> 10 MPa) وغالبًا في درجات حرارة مرتفعة.

نقطة ألم الصناعة:مضخات متعددة المراحل التقليدية عرضة لخلل في توازن القوة الشعاعية في ظل ظروف تدفق منخفضة ، مما يؤدي إلى فشل غالب في المحامل.
محلول الشمس:يستخدم LMV 322 بنية عالية السرعة المتكاملة عمودياً API 610 (OH6). يزيل الدفعة عالية السرعة ذات المرحلة الواحدة التداخل بين المراحل الموجودة في المضخات متعددة المراحل.عند التعامل مع إعادة التشغيل أو رفض النفتا، وقد أثبتت استقرارها التشغيلية من خلال البيانات الميدانية طويلة الأجل من20,000 وحدةخاصة مع الزيوت الثقيلة التي لها الوزن المحدد (SG) 1.58 - 1.65.

2محطات نقل الطاقة ومحطات الغاز الطبيعي المسال (تحويل الكريوجينيك والسائل)

نقل السوائل على نطاق واسع يتطلب مضخات ذات قدرة امتصاص ممتازة ، خاصة عند التعامل مع الغازات المسالة بالقرب من ضغط البخار.

نقطة ألم الصناعة:تقلبات ضغط الشفط تسبب بسهولة التجويف، مما يؤدي إلى تلف الدوائر عالية السرعة.
محلول الشمس:نحن نجهز LMV 322 معمحفز عالية الكفاءة محسّن لـ CFDأثناء عمليات تفريغ الغاز الطبيعي المسال أو عمليات حلاقة ذروة الغاز الطبيعي المسال ، تقلل هذه التكنولوجيا منNPSHr بأكثر من 50%ونتيجة لذلك، حتى مع مستويات الخزان المنخفضة ورأس امتصاص الحد الأدنى، مضخة صنستراند الحفاظ على كامل معدل نقل في114 م3/ساعة، لضمان عمليات التحميل / التفريغ دون انقطاع.

3المواد الكيميائية الدقيقة: الوسائط ذات القيمة العالية والسمية (MDI / TDI والسوائل الخطرة)

في خطوط إنتاج الأيزوسيانات (MDI / TDI) أو أكسيد الإيثيلين ، فإن الوسائط إما سامة للغاية أو قيمة للغاية ، مما يتطلب تسربًا شبه صفر مطلق.

نقطة ألم الصناعة:أي فشل في الختم الميكانيكي لا يؤدي فقط إلى خسارة منتج مكلفة ولكن أيضا إلى انتهاكات البيئة والسلامة.
محلول الشمس:تماشيا مع API 682، ونحن نقدم مخصصةأنظمة إغلاق ميكانيكية مزدوجة مغلقة بالكاملللصناعة الكيميائية. جنبا إلى جنب مع سنستراند 18 عاما من الخبرة في اختيار الختم،نظام مراقبة السائل الحاجزالذي يتتبع باستمرار ضغط غرفة الختم في الوقت الحقيقي في اللحظة التي يتم فيها اكتشاف شذوذ ضغط دقيقة حتى ، يقدم النظام إنذار مبكرضمان العزل الكامل للمواد الكيميائية الخطرة من الغلاف الجوي.

4المنصات البحرية و FPSOs

المساحة على منصات البحر مكلفة للغاية، والمعدات يجب أن تتحمل الاهتزازات الشديدة والتآكل.

نقطة ألم الصناعة:الألواح القاعدية الثقيلة للضخات الأفقية تزيد من الوزن الميت للمنصة ، وتعرض تآكل رش الملح إلى تحديات خطيرة في عمر المعدات.
محلول الشمس:الـتخطيط عموديمن LMV 322 يحتل فقط30%من البصمة من المضخات الأفقية التقليدية، مما يقلل بشكل كبير من الحمل الهيكلي على المنصة.طلاءات سبائك خاصةوالقطع المبللة بالكامل من الفولاذ المقاوم للصدأ (مواد A-8 و A-9) ، مما يضمن حياة غلاف المضخة المصممة التي تتجاوز10 سنواتفي ظل ظروف بحرية شديدة

وجهة نظر خبراء الصناعة: لماذا تتناسب العمليات

"البيانات أكثر موثوقية من الوعود"

تركز العديد من نماذج الاستبدال فقط على تلبية معايير لوحة الأسماء، ولكن Sunstrand تركز علىالقدرة على التكيف مع العملية على نطاق واسعفي نقل السوائل، تقلبات التدفق هي القاعدة.نظام دفع التروس من فئة 12 من AGMA، يضمن أن أطياف الاهتزاز تبقى ضمن حدود آمنة عبر نطاق تدفق30% إلى 110%من تدفق التصميم.

هذا الفهم الدقيق لسيناريوهات التطبيق يأتي من لدينا 18 عاما،20000 نقطةتحليل عميق لظروف التشغيل الفعلية ما نقدم ليس مجرد أجهزة تحل محل المعدات الأصلية -

التعبئة والشحن

تغليف المنتج:

مضخة مركزية عمودية عالية السرعة LMV322 واحدة
دليل المستخدم وإرشادات التثبيت
تعليمات السلامة والتحذيرات

الشحن:

وقت الشحن	خلال 6 أشهر
وزن الشحن	75 كجم
أبعاد الشحن	12080100 سم (يعتمد على كل مضخة)
شركة النقل البحري	UPS أو FedEx أو الشحن
خيارات الشحن	القياسية أو السريعة

الأسئلة الشائعة

س: هل يمكن تركيب Sunstrand LMV 322 مباشرة على لوحة قاعدة Sundyne الحالية؟

الجواب: بكل تأكيد.100% قابلية التبادل الهندسيفي مسافات خط وسط الستارة، أنماط ثقوب المسامير الصفيحة القاعدية، واتصالات أنابيب الختم. يمكنك إكمال الترقية أو استبدال دون أي تعديل على الأنابيب الحالية للعملية،خفض تكاليف الهندسة للتجديد بشكل كبير.

س: في ظل تشغيل عالية الطاقة، كيف تضمن استقرار الختم الميكانيكي؟

ج: فشل الختم هو السبب الرئيسي لوقت توقف غير مخطط له في خدمات نقل السوائل.غرفة الختم المستقلة المتوافقة مع API 682ويتضمن صلابة ديناميكية محسّنة لمنشأة المحامل، والتحكم في انحناء نهاية العمود في حدود ميكرون.نحن نوصي بخطة التخلص المثلى (eعلى سبيل المثال، الخطة 11 أو 53A) لسائلك المحدد، وضمان عمر الختم25000 ساعة.

س: كنموذج بديل، كيف تثبت صنستراند موثوقية المواد؟

الجواب: المصداقية تأتي من التتبع الكامل.EN 10204 تقارير اختبار المواد من النوع 3.1. كل الصب تحت الضغط يخضع لفحص بالموجات فوق الصوتية أو بالأشعة السينية.اختبار الضغط الديناميكيللتحققتسرب صفر عند 1.5 ضعف ضغط العمل.

التقييمات والمراجعات

التصنيف العام

5.0

بناءً على 50 مراجعة لهذا المنتج

لقطة تقييم

فيما يلي توزيع جميع التصنيفات

5 النجوم

100%

4 النجوم

3 النجوم

2 النجوم

1 النجوم

جميع المراجعات

Ahmed Al-Farsi

Saudi Arabia Mar 13.2026

مفيدة (205)

The LMV 322 Integrally Geared High-Speed Pump has demonstrated exceptional performance in our refinery's liquid transfer applications. Its compact vertical configuration significantly optimizes the installation footprint, while maintaining remarkable stability and hydraulic efficiency even under high-pressure discharge conditions.
