تفاصيل المنتجات

المنزل المنتجات

مضخات API متكاملة LMV 322 OH6

الاسم التجاري:	Sunstrand
رقم الطراز:	إل إم في 322
الـ MOQ:	1
السعر:	قابل للتفاوض
شروط الدفع:	T/T
القدرة على العرض:	10 مجموعة / شهر

معلومات مفصلة

وصف المنتج

التقييمات والمراجعات

معلومات مفصلة

مكان المنشأ:

الصين

إصدار الشهادات:

IOS9001/IOS9002/CUTR

اسم المنتج:

مضخات LMV322 API 610 OH6

قوة المحرك القصوى:

37 كيلو واط

ميزة:

مضخات API متكاملة

درجة حرارة التشغيل:

-130~+340 درجة مئوية

ماكس التدفق:

52 متر مكعب/ساعة (حسب الطلب)

دورة في الدقيقة:

حتى 4900-14179

تفاصيل التغليف:

غلاف خشبي

القدرة على العرض:

10 مجموعة / شهر

إبراز:

مضخات أيه.إيه.إتش.إتش.إتش.إتش.إتش.إتش.إتش.

مضخات API متكاملة عالية السرعة

مضخة OH6 عالية السرعة

وصف المنتج

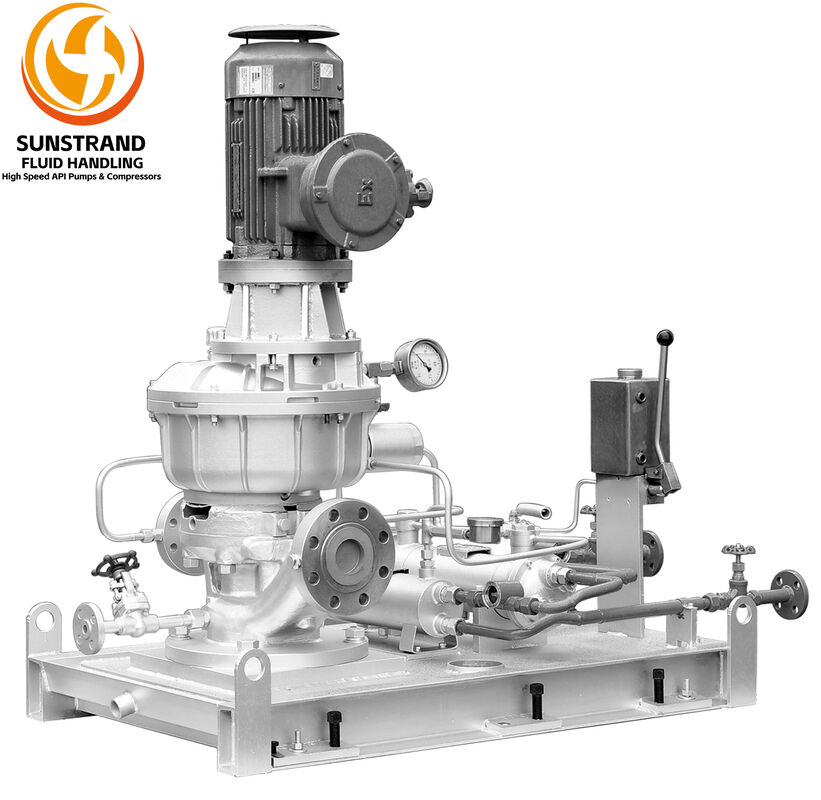

مضخات API ذات التروس المتكاملة LMV322 OH6

مضخات الطرد المركزي عالية السرعة LMV322 OH6 مضخة موجهة بشكل متكامل

مصممة خصيصًا لتطبيقات الخدمة الشاقة لكلأبي 610 (OH6)، تعمل Sunstrand LMV322 كبديل يمكن الاعتماد عليه للمضخات التقليدية متعددة المراحل. على مدار 18 عامًا من خدمة قطاعات النفط والغاز والصناعات الكيماوية الدقيقة، لاحظنا أن الطلب عليهاتدفق منخفض، رأس مرتفعلقد تطورت المضخات إلى ما هو أبعد من مجرد تلبية معايير لوحة الاسم - حيث أصبح الاستقرار التشغيلي على المدى الطويل أمرًا بالغ الأهمية الآن.

بناء على ردود الفعل من20.000 وحدة ضختم تسليمها عالميًا، وقمنا بتنفيذ العديد من ترقيات المواد على علبة التروس المتكاملة والمكونات الهيدروليكية للمحرك LMV322. ونتيجة لذلك، عند تصنيف طاقة عالي يبلغ336 كيلو واط (450 حصان)، يتم التحكم بدقة في مستويات الاهتزاز≥ 2.0 مم/ثانية، ضمن حدود واجهة برمجة التطبيقات (API). إن LMV322 ليس مجرد زيادة في رقم الطراز - فهو يمثل تحسين الأداء المشتق من عشرات الآلاف من الملاحظات الميدانية. يعالج تكوينها الرأسي المدمج التحدي المتمثل في تحقيق ضغط تفاضلي عالٍ حيث تكون تخطيطات المضخة الأفقية مقيدة بآثار أقدام محدودة.

المواصفات الفنية

المعلمة	قيمة
تكوين التصميم	مضخة عمودية أحادية المرحلة ومتكاملة تعمل بالتروس (API 610 OH6)
السرعة القصوى	ما يصل إلى 20000 دورة في الدقيقة (حسب العملية)
الحد الأقصى للرأس	1828 م (6000 قدم)
معيار الختم	متوافق مع API 682، ويدعم خطط التدفق 11/21/52/53 وما إلى ذلك.
شهادة المواد	تقارير اختبار المواد API 3.1، من S-5 (الفولاذ الكربوني) إلى A-8 (الفولاذ المقاوم للصدأ المزدوج)

الأداء والقص

الميزات الرئيسية

1. حل "القلق الفضاء" لمضخات الضغط العالي

على المنصات البحرية أو وحدات التزلج المعيارية في مصانع الكيماويات الدقيقة، يُترجم كل سنتيمتر من المساحة إلى تكلفة. تعمل المساحة الرأسية لـ LMV322 على تقليل مساحة القاعدة المطلوبة تقريبًا60%مقارنة بالمضخات الأفقية متعددة المراحل API 610 BB2 التقليدية. بفضل علبة التروس المتكاملة لزيادة السرعة، لا حاجة إلى علبة تروس خارجية كبيرة الحجم، مما يتيح التركيب المعياري الحقيقي.

2. التعامل مع تقلبات السوائل - تجربة الاختيار من بين 20000 وحدة

الاستفادة من 18 عاماقاعدة بيانات توافق السوائل والموادنحن ندرك أن فشل الختم هو الخطر الأكبر عند التعامل مع الأمونيا أو أكسيد الإيثيلين أو الماء الحامض عالي الضغط. يتميز الطراز LMV322 بغطاء محمل معزز يمتص بشكل فعال صدمات الدفع المحورية الناتجة عن التجويف العابر - وهو تحسين للتصميم الأساسي يتم تحسينه باستمرار من خلال بيانات من 20000 وحدة ميدانية.

3. صيانة مبسطة على مستوى API

يسمح LMV322 للفنيين باستبدال الختم الميكانيكي والمكره من الأعلىدون إزالة المحرك أو أنابيب العملية. هذاتصميم قابل للسحبيقللمتوسط الوقت اللازم للإصلاح (MTTR)بنسبة تصل إلى 70%، مما يخفض بشكل كبير التكلفة المرتفعة لفترات التوقف غير المجدولة في مصانع البتروكيماويات.

التطبيقات النموذجية

تكرير النفط:تغذية المعالج المائي، ارتجاع قاع البرج الجوي/الفراغي.
الغاز الطبيعي / الغاز الطبيعي المسال:تداول الضغط العالي TEG في أنظمة الجفاف، الضغط الخلفي لمبخر محطة الغاز الطبيعي المسال.
المواد الكيميائية الدقيقة:نقل التفاعل المستمر عالي الضغط للمواد الحساسة مثل MDI وTDI.
الفضاء والدفاع:منصات اختبار الوقود عالي الضغط، وأنظمة تعبئة السوائل المتخصصة.

التعبئة والشحن

تغليف المنتج:

مضخة طرد مركزي عمودية عالية السرعة LMV322 واحدة
دليل المستخدم وتعليمات التثبيت
تعليمات وتحذيرات السلامة

شحن:

السفن في غضون 6 أشهر
وزن الشحن: 75 كجم
أبعاد الشحن: 120*80*100 سم (يعتمد على كل مضخة)
شركة الشحن: UPS أو FedEx أو Cargo
خيارات الشحن: قياسي أو سريع

الأسئلة المتداولة

س: كيف يتم التحكم في توليد حرارة علبة التروس عند السرعات العالية؟

ج: نحن نستخدم نظام التشحيم القسري المتوافق مع API مع مبرد الزيت الاختياري. مع 18 عامًا من تحسين التصميم، وصلت دقة ربط التروسأغما فئة 12، كما أن خسائر الاحتكاك أقل بنسبة 15% من منتجات الصناعة المماثلة، مما يضمن التوازن الحراري في ظل التشغيل المستمر.

س1: ما هو MTBF للأختام الميكانيكية في LMV322 كمضخة عالية السرعة؟

ج1: استنادًا إلى 18 عامًا من المراقبة التشغيلية لشركة Sunstrand، يحقق الختم الميكانيكي LMV322 متوسط عمر خدمة مستمر يبلغ> 25,000 ساعة. يتم تحقيق ذلك من خلال مبدأين أساسيين للتصميم: (1) تصميم غرفة الختم API 682 الذي يوفر تبديدًا كافيًا للحرارة حول وجوه الختم؛ (2)تروس AGMA فئة 12الذي يقلل من انحراف نهاية العمود، مما يقلل بشكل أساسي من إجهاد القص على وجوه الختم.

Q2: في ظل الضغط التفاضلي العالي والتدفق المنخفض، كيف يمكنك منع ارتفاع درجة حرارة المحمل الناتج عن القوى الشعاعية؟

ج2: هذا تحدي كلاسيكي للموازنة الهيدروليكية. يستخدم LMV322 أالناشرالتصميم الهيدروليكي بدلاً من الحلزوني التقليدي. يقوم الناشر بتحويل الطاقة الحركية من تفريغ المكره إلى طاقة ضغط بشكل أكثر انتظامًا، وبالتالي التصدي للقوى الشعاعية غير المتوازنة عبر نطاق التدفق بأكمله. جنبا إلى جنب مع بيانات تحميل رمح منتم تسليم 20.000 وحدة، توفر محامل الدفع المختارة لدينا هامشًا بنسبة 30% أعلى من المتطلبات النظرية، مما يضمن درجات حرارة تشغيل منخفضة حتى في ظل الظروف القاسية خارج التصميم.

س 3: كيف يتعامل LMV322 مع التجويف العابر في سائل العملية؟

ج3: لا يمكن تجنب تقلبات ضغط الشفط في إنتاج البتروكيماويات. تقدم Sunstrand العرفمحفز عالي التدفقلLMV322. أنه يقللNPSHrل35-50%من ذلك من المكره التقليدية. وهذا يعني أنه حتى عندما يكون ضغط مدخل المضخة منخفضًا أو يكون السائل قريبًا من ضغط البخار، يظل النظام خاليًا من التجويف، مما يحمي بشكل فعال المكره وعلبة التروس من أحمال الصدمات.

س 4: كيف تثبت توافق المواد مع API 610 (OH6)؟

ج4: المصداقية تأتي من التتبع الكامل. يتم تزويد كل LMV322 بكامل طاقتهاتقارير اختبار المواد (MTRs)مطابقة للمواصفة EN 10204 3.1 أو 3.2. تخضع جميع المسبوكات المحتوية على الضغط للاختبار الهيدروستاتيكي والفحص غير المدمر (على سبيل المثال، التصوير الشعاعي أو فحص الجسيمات المغناطيسية). بالنسبة للخدمة الحامضة التي تحتوي على H₂S، فإننا نتبع ذلك بدقةNACE MR0175 / ISO 15156لمنع تكسير التآكل الإجهاد.

س5: كيف يتم الحفاظ على تزييت علبة التروس أثناء إيقاف التشغيل في حالات الطوارئ؟

ج5: هذه نقطة أمان حرجة. مميزات نظام التشحيم LMV322الحماية من الساحل إلى الأسفل. بالإضافة إلى مضخة الزيت الرئيسية، يمكننا توفير مضخة زيت كهربائية مساعدة ذات قدرة كاملة وفقًا لمتطلبات API. حتى في حالة فقدان الطاقة الخارجية، يضمن تصميم حوض الزيت المتكامل وطبقة التشحيم المتبقية على التروس الدقيقة عدم تعرض المحامل للاحتكاك الجاف أثناء فترة الهبوط.

التقييمات والمراجعات

التصنيف العام

5.0

بناءً على 50 مراجعة لهذا المورد

لقطة تقييم

فيما يلي توزيع جميع التصنيفات

5 النجوم

100%

4 النجوم

3 النجوم

2 النجوم

1 النجوم

جميع المراجعات

Zaid Al-Sayed

Kuwait Apr 21.2026

مفيدة (159)

As a high-performance alternative to the Sundyne LMV 341, this API 610 OH6 compliant pump has fully met our technical expectations. The integrally geared design allows for a seamless drop-in replacement, providing significant advantages in lead times and OPEX (Operating Expense)—making it an ideal solution for retrofitting refinery facilities across the region.

Ahmed Al-Farsi

Saudi Arabia Mar 13.2026

مفيدة (205)

The LMV 322 Integrally Geared High-Speed Pump has demonstrated exceptional performance in our refinery's liquid transfer applications. Its compact vertical configuration significantly optimizes the installation footprint, while maintaining remarkable stability and hydraulic efficiency even under high-pressure discharge conditions.

Omar Al-Mansoori

Iran (Islamic Republic of) Feb 10.2026

مفيدة (183)

The LMV 311 High-Speed Centrifugal Pump has become our preferred solution for light hydrocarbon services. Its advanced gearbox engineering ensures minimal vibration during continuous operation, and the reliability of its mechanical seals fully aligns with our stringent safety standards, even under extreme ambient temperatures.
