المضخات الصناعية الشمسية الأفقية مضخة السرعة العالية SFH-W5 نوع علبة التروس ذات المرحلة الواحدة

وصف المنتج:

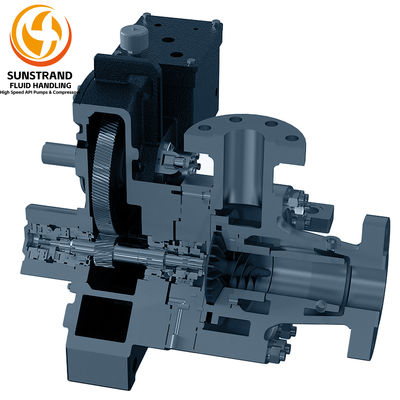

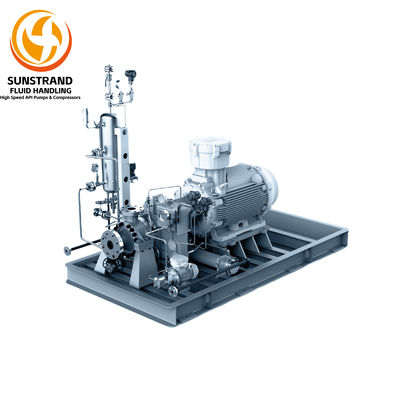

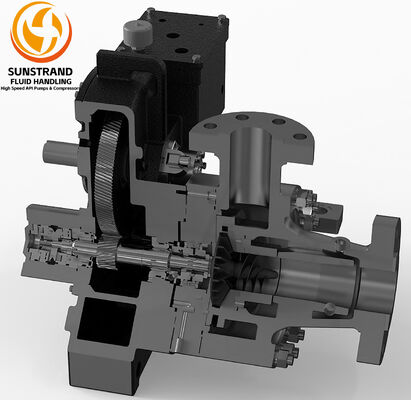

سلسلة مضخات SFH-W هي مضخات ذاتية التحميل، مثبتة أفقياً وعالية السرعة، تتكون بشكل أساسي من علبة تروس المحرك، وجسم المضخة، ونظام التشحيم، ولوحة الأساس. إنها مستقرة، وموثوقة، وصغيرة الحجم، وسهلة الصيانة، ولها عمر خدمة طويل. تم تجهيز سلسلة مضخات GSB-W5/79 بمثبتات التدفق العكسي، والتي تحسن أداء المضخة في قسم التدفق المنخفض وتوسع نطاقات تنظيم التدفق. تم تجهيز نظام عمود الدوران عالي السرعة بمحامل وسادات مائلة متقدمة ثنائية الاتجاه لضمان التشغيل طويل الأمد للمضخات تحت ضغط شفط يصل إلى 10.0 ميجا باسكال.

الميزات:

• اسم المنتج: مضخة SFH-W5 الأفقية عالية السرعة
• السرعة: تصل إلى 5500^16600 دورة في الدقيقة
• الرأس: يصل إلى 2500 متر
• قوة المحرك: تصل إلى 400 كيلو واط
• المادة: حديد الزهر، الفولاذ المقاوم للصدأ، الفولاذ المزدوج
• نطاق الضغط: يصل إلى 25 بار

مضخات طرد مركزي عالية السرعة، ضواغط طرد مركزي عالية السرعة، ضواغط طرد مركزي عالية السرعة

المعلمات الفنية:

مخططات الأداء لمضخة SFH-W الأفقية عالية السرعة

علبة تروس عالية الأداء:

علبة تروس المضخة وعمود التروس هما المكونان الرئيسيان للمضخة. ولهذا السبب، فإن عمليات المعالجة الحرارية معقدة، ودقة التصنيع وتفاوتات التركيب صارمة. من خلال سنوات من الجهود، تم إنشاء مجموعة من عمليات التصنيع الكاملة والمختبرة زمنياً. بموجب هذه اللوائح، يتم التحكم بدقة في التركيب الكيميائي والمعالجة الحرارية للمسبوكات، ويتم إجراء معالجات تثبيت متعددة بعد التصنيع الأولي لعلب التروس لضمان قوة واستقرار عاليين لمثل هذه الأجزاء، ويتم اختبار كل جزء نهائي بدقة وتسجيله وحفظه للتتبع.

محامل محورية عالية الأداء:

يمكن دمج سلاسل متعددة من المحامل المحورية المطورة ذاتياً بمرونة لتلبية التطبيقات المختلفة. لقد أدى التطوير الناجح للمحامل المحورية، والقطرية، ومحامل وسادات الميل، المناسبة للعمل تحت ضغط شفط عالٍ، وظروف الحمل الثقيل، إلى تحسين استقرار وموثوقية المضخات عالية السرعة بشكل كبير وتوسيع نطاق تطبيقاتها.

تحسين قسم السوائل:

يتم تحسين المحفز، والدافع، والموزع، وغلاف المضخة، وهي المكونات الرئيسية لقسم السوائل، بمساعدة برنامج CFD.

التعبئة والشحن:

تعبئة المنتج:

• مضخة SFH-W5 أفقية عالية السرعة واحدة
• دليل المستخدم وتعليمات التركيب
• تعليمات وتحذيرات السلامة

الشحن:

• يتم الشحن في غضون 6 أشهر
• وزن الشحن: 75 كجم
• أبعاد الشحن: 120*80*100 سم (تعتمد على كل مضخة)
• شركة الشحن: UPS أو FedEx أو Cargo
• خيارات الشحن: قياسي أو سريع

الخدمة

تتم الخدمة بعد البيع بواسطة فنيين مدربين تدريباً جيداً ومؤهلين، قادرين على التعامل بسرعة مع أي مشكلات فنية تنشأ أثناء التركيب والتشغيل والإنتاج. تتوفر مخزونات قطع غيار وفيرة وتسليم سريع بسبب مفهوم التصميم المعياري لدينا.

مرافق الاختبار

تقوم مرافق اختبار الضواغط الاحترافية، المجهزة بأنظمة اكتساب بيانات عالية السرعة وعالية الدقة، بإجراء اختبارات الأداء والتشغيل. تشمل الأنظمة الرئيسية: 1) نظام اختبار المضخة؛ 2) نظام اختبار المحامل عالية السرعة؛ 3) نظام اختبار مضخة الزيت المتكامل؛ 4) نظام اختبار ديناميكيات الدوار؛ و 5) نظام اختبار أداء التوربو. خضعت كل مضخة تم تسليمها لاختبارات الأداء والتشغيل قبل الشحن لضمان التشغيل الخالي من المشاكل في الموقع. تعمل ثلاث منصات اختبار للمضخات بشكل مستقل، كل منها بقدرة 355 كيلو واط، و 1100 كيلو واط، و 4000 كيلو واط. تعمل كل هذه الأنظمة في حلقة مغلقة، مع نظام تبريد متداول لمنع ارتفاع درجة الحرارة أثناء الاختبارات التي قد تؤثر على عملية الاختبار ودقة القياس. المعيار المطبق:عدم اليقين في اختبار طاقة المضخة أفضل من الدرجة 1.
